voc催化燃烧的催化剂

来源:https://zhuanlan.zhihu.com/p/126018456    日期:2021-9-24    浏览次数232



特别申明:本新闻内容由第三方提供,只作为行业技术探讨,我方不对新闻内容承担任何责任。

voc催化燃烧的催化剂



       voc催化燃烧的催化剂,工业上的催化剂都是由活性成分、助剂和载体等组成,其中活性组分及其分布、颗粒大小、催化剂载体对催化效果和寿命有很大的影响。用于催化燃烧VOCs的催化剂的活性成分可分为贵金属、非贵金属氧化物。 

       贵金属是低温催化燃烧最常用的催化剂,其优点是具有较高的活性、良好的抗硫性,缺点是活性组分容易挥发和烧结,容易引起氯中毒、价格昂贵,资源短缺; 贵金属催化剂 

        Pt、Pd、Ru等贵金属对烃类及其衍生物的氧化都具有很高的催化活性,且使用寿命长、适用范围广、易于回收,因而是最常用的废气燃烧催化剂。如我国最早采用的Pt—AI:0,催化剂就属于此类催化剂。但由于其资源稀少、价格昂贵、耐中毒性差,因此,人们一直在努力寻找替代品,尽量减少其用量。 

       非贵金属氧化物催化剂主要有钙钛矿型、尖晶石型以及复合氧化物催化剂等,价格相对较低,也表现出很好的催化性能,如钙钛矿型催化剂高温热稳定性较好,尖晶石型催化剂具有优良的低温活性,但其不足之处在于催化活性相对较低,起燃温度较高。 

      一般认为,复氧化物之间由于存在结构或电子增刊谭明侠等:VOC催化燃烧技术385调变等相互作用,活性比相应的单一氧化物要高。主要有以下两大类:(1)钙钛矿型复氧化物。稀土与过渡金属氧化物在一定条件下可以形成具有天然钙钛矿型的复合氧化物,通式为ABO,,其活性明显优于相应的单一氧化物。A为四面体型结构,B为八面体形结构;A和B形成交替立体结构,易于取代而产生晶格缺陷,即催化活性中心位,表面晶格氧提供高活性的氧化中心,从而实现深度氧化反应。常见的有BaCuO:、LaMn03等;(2)尖晶石型复氧化物。作为复氧化物重要的一种结构类型,以AB2X4表示,尖晶石亦具有优良的深度氧化催化活性。如 对CO的催化燃烧起燃点落在低温区(约80℃),对烃类亦在低温区可实现完全氧化。其中研究最为活跃的CuMn:O。尖晶石,对芳烃的活性尤为出色。如使C,H。完全燃烧只需260℃,实现低温催化燃烧,这点具有特别实际意义。 过渡金属氢化物催化剂 

       作为取代贵金属催化剂,采用氧化性较强的过渡金属氧化物,对CH。等烃类和CO亦具有较高的活性,同时降低了催化剂的成本,常见的有MnOx、CoOx和CuOx等催化剂。大连理工大学研制的含MnO:催化剂,在一定条件下能消除CH,OH蒸气,对C:H。O、C3H60、C6H。蒸气的清除也很有效果。 

催化剂载体以及负载方式 :

 载体

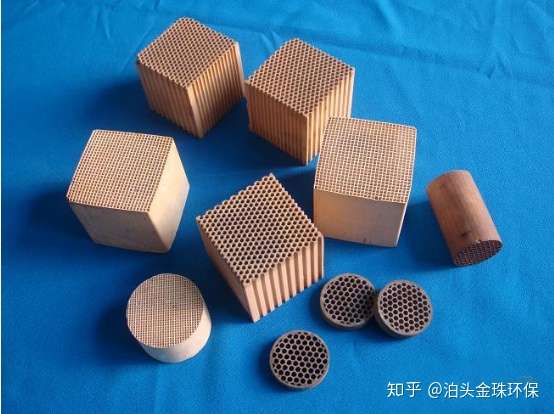

       VOC净化催化剂的载体主要有两类:一类是球状或片状;---是整体式多孔蜂窝状。金属载体催化剂的优点是导热性能好、机械强度高,缺点是比表面积较小。颗粒状载体的优点是比表面积大,缺点是压降大以及因载体间相互摩擦,造成活性组分磨耗损失。蜂窝陶瓷载体是比较理想的载体型式,它具有很高的比表面,压力降较片粒柱状低,机械强度大,耐磨、耐热冲击。 

负载方式 

      催化剂活性组分可通过下列方式沉积在载体上:(1)电沉积在缠绕或压制的金属载体上;百度(2)沉积在颗粒状陶瓷材料上;(3)沉积在蜂窝结构的陶瓷材料上。  

催化剂失活 失活

       催化剂在使用过程中随着时间的延长,活性会逐渐下降,直至失活。催化剂失活主要有3种类型:(1)催化剂完全失活。使催化剂失活的毒物包括快速和慢速作用毒物两大类。快速作用毒物主要有P、As等,慢速作用毒物有Pb、zn等。通常情况下,催化剂失活是由于毒物与活性组分化合或熔成合金。对于快速作用毒物来说,即使只有微量,也能使催化剂迅速失活;(2)抑制催化反应。卤素和硫的化合物易与活性中心结合,但这种结合是比较松弛、可逆且暂时性的。当废气中的这类物质被去除后,催化剂活性可以恢复;(3)沉积覆盖活性中心。不饱和化合物的存在导致碳沉积,此外陶瓷粉尘、铁氧化合物及其他颗粒物堵塞活性中心,从而影响催化剂的吸附与解吸能力,导致催化剂活性下降。

预防催化剂活性衰减,可以采取下列相应的措施:

(1)按照操作规程,正确控制反应条件;

(2)当催化剂表面结炭时,通过吹人新鲜空气,提高燃烧温度,烧去表面结炭;

(3)将废气进行预处理,以除去毒物,防止催化剂中毒;

(4)改进催化剂的制备工艺,提高催化剂的耐热性和抗毒能力。









镇江市思泰智能装备技术有限公司

地址:丹阳市齐梁路19 号丹阳科技创业园B 座

电话:0511-86868366

邮箱:sales@suzhoucidi.com
